Контроллер PT200E Теплоскат
Контроллер PT200E Теплоскат позволяет построить наиболее эффективные антиобледенительные системы для зданий и комплексов зданий. Контроллер PT200E Теплоскат является специализированным прибором, реализованным на базе универсального контроллера PT200E, предназначенным преимущественно для управления системами электрообогрева кровли. Контроллер позволяет тратить ровно столько электроэнергии, сколько это необходимо для очистки поверхности кровли и водосточных труб от воды. Все параметры прибора настроены оптимальным образом при изготовлении и могут быть изменены пользователем через экранное меню.
PT200E Теплоскат предотвращает образование наледи, обеспечивает сток талой воды, предотвращает закупорку водостоков льдом и образование сосулек на карнизах.

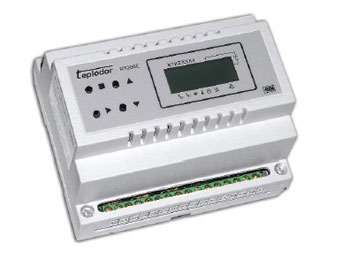

Контроллер PT200E Теплоскат состоит из электронного блока управления с четырьмя встроенными реле (8 А макс), датчиком температуры воздуха, датчиком температуры кабеля (комплектуется по желанию заказчика), датчиком осадков с подогревом, датчиком талой воды, кнопки дистанционного управления (комплектуется по желанию заказчика). На лицевую панель прибора выведен ж/к дисплей с подсветкой и четыре кнопки управления.
Особенности контроллера PT200E Теплоскат
- наледиичие датчиков талой воды и осадков
- раздельное управление обогревом кровли, водосточных лотков и труб
Это позволяет тратить ровно столько электроэнергии, сколько это необходимо для очистки поверхности кровли и водосточных труб от воды. Наличие трех встроенных таймеров, раздельной регулировки чувствительности датчиков талой воды и осадков, установки температурных диапазонов обеспечивают максимальную гибкость настройки прибора к местным климатическим условиям и параметрам конкретного здания.
Технические характеристики контроллера PT200E Теплоскат
| Параметр | Значение |
| Допустимая температура окружающего воздуха | от +5 до + 50 °C |
| Максимальная относительная влажность воздуха (при +35°С) | 80% |
| Электропитание | ~ 220 +10% /=15% В 50 Гц |
| Максиманьно допустимый ток нагрузки через контакты реле | 8 A |
| Диапазон встроенного таймера | 0 — 250 мин |
| Диапазон регулирования температуры | от -50 до +120°С |
| Масса | 450 г |
| Габариты | 105 х 90 х 66 мм |
Назначение контактов контроллера PT200E Теплоскат
Принцип работы котроллера PT200E Теплоскат
Принцип работы регулятора состоит в следующем: при попадании температуры окружающего воздуха в рабочий диапазон (устанавливается при изготовлении и может быть изменен пользователем), включается реле К1 снимая тем самым блокировку со всех цепей управления нагрузкой. Если предварительно был установлен таймер включения обогрева при входе в температурный диапазон (устанавливается при изготовлении и может быть изменен пользователем), прибор включит обогрев всей кровли (реле К2 и К3) на время установленное в таймере (режим подготовки). По окончании этого времени, обогрев выключится. Прибор начинает контролировать состояние датчиков воды и осадков. При возникновении осадков, прибор включает обогрев кровли и лотков (реле К2 и К3 соответственно).
По окончанию осадков, прибор отключает обогрев кровли (реле К2). Водосточные лотки и трубы продолжают подогреваться до пропадания сигнала с датчика талой воды. После этого обогрев лотков и труб будет продолжать работать по встроенному таймеру задержки (устанавливается при изготовлении и может быть изменен пользователем, поскольку зависит от длины водостоков). По окончании времени задержки обогрев отключится. Кроме того, возможно ручное управление прибором в виде принудительного включения обогрева, либо аварийного отключения обогрева.
